後鏡頭行車記錄器安裝超完整解說!什麼!竟然不用半小時!?

後鏡頭行車記錄器安裝超完整解說!什麼!竟然不用半小時!?

前後雙錄行車記錄器後鏡頭車內牽線安裝超詳細全解析

安裝前言

行車記錄器現在基本上已經是車上不可或缺的夥伴,但是大部份的用戶都因為行車記錄器後鏡頭不知道怎麼安裝,或是店家針對行車記錄器後鏡頭收取高昂的安裝費用,讓人對行車記錄器後鏡頭卻步🤮但是!千萬不要因為這點困難放棄安裝後鏡頭阿!行車記錄器後鏡頭的重要性可能還比前鏡頭來的要高喔😮畢竟車禍產生的糾紛有很高一部分是來自後方車輛的追撞,這時使用行車記錄器帶有後鏡頭的產品就非常重要了!

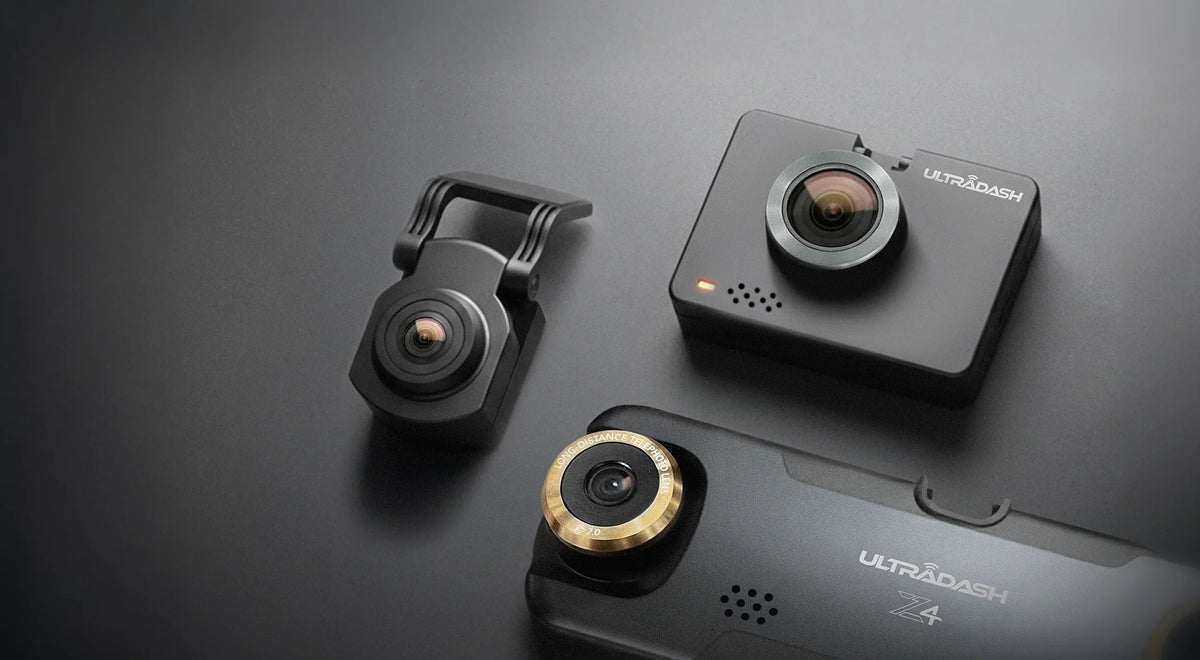

現在不用再擔心啦😁Cansonic 肯尼小編不就來惹嗎🙋‍♀️後鏡頭超完整安裝解說來囉!肯尼小編現在就來教大家要怎麼安裝UltraDash R1 2K後鏡頭 (IP67防水),其實安裝後鏡頭的過程比你們想像中都還來的要簡單喔!只要具備勇氣跟發揮DIY的精神,其實安裝行車記錄器後鏡頭是非常容易的,畢竟大部分的工作都只是藏線而已,要拆除的內飾板也不是很多。大概只需要30分鐘內就可以完成行車記錄器後鏡頭的安裝,還可以省下不少安裝行車記錄器後鏡頭的錢呢😏讓我們趕快看下去吧!



建議: 此安裝含有一些比較複雜專業的過程,如果沒有工具或沒有把握,建議尋找您當地專業的可信賴的汽車百貨、汽車音響、汽車保養廠詢問安裝,可將這個說明頁面網址提供給安裝廠商詢問施工費用,我們沒有合作的特定安裝廠商,建議可先查詢廠商的評價再做詢問安裝。

以下車輛使用2020 Toyota Corolla Sport (五門車型)以及UltraDash Z3+ 標準版雙鏡頭行車記錄器當作安裝範例,Toyota Yaris Cross/ Toyota Corolla Altis 12代/ Toyota Corolla Cross/ Toyota RAV4 5代可參考,本篇文章也適用於UltraDash Z3+ 商業版 計程車司機專用雙鏡頭行車紀錄器UltraDash S3 4K超高解析度行車記錄器



📦 安裝前準備工作 📦

十字螺絲起子 / 一字螺絲起子 / 尖嘴鉗 / 塑鋼翹棒 / 電火布 / 3/8”鑽頭 / 電鑽 / 線孔塞(內徑5mm)

工具介紹_十字一字起子_尖嘴鉗_塑鋼翹棒_電火布

工具介紹2_鑽頭_電鑽_線孔塞

🔧開始安裝🔧

步驟1:先將後鏡頭黏貼至後擋風玻璃選定安裝位置。

將後鏡頭黏貼至欲安裝位置

步驟2:將後鏡頭與行車記錄器連接,確認後鏡頭拍攝位置是否合適。

後鏡頭與行車記錄器連接

步驟3:確認後鏡頭畫面後,用十字起子將後鏡頭上的支架螺絲轉緊以便固定角度。

用十字起子將螺絲轉緊以便固定

步驟4:拆除副駕駛座這側的防水膠條,從下圖這個位置會比較好拆除防水膠條。

拆除防水膠條

步驟5:防水膠條移除後就可以拆除A柱上的塑膠飾板,手放置在飾板縫隙內再使點力氣就可以把飾板拆下來,但要留意裡面的卡扣,可以利用尖嘴鉗將卡扣移除。

拆除A柱上的塑膠飾板

步驟6:將行車記錄器後鏡頭連接線材從側廉氣囊底下穿過,避免影響安全氣囊做動,這點很重要喔!務必要按照這種方式施作。

線材穿過側廉安全氣囊

步驟7:將後鏡頭連接線材連接至機器,這樣會比較好抓線材的長度,再將線材藏於天花飾板裡,沿著邊緣走線至A柱。

線材藏於天花飾板裡

步驟8:後拉線材走至A柱確認位置都正確後,再將A柱飾板裝回至A柱固定後鏡頭線材。

裝回A柱飾板

步驟9:後鏡頭線材繼續沿著A柱邊緣藏入飾板縫隙內。

線材沿著A柱藏入飾板內

步驟10:後鏡頭線材藏入A柱飾板縫隙後將防水膠條裝回,裝回去的時候要來回按壓確保防水膠條有安裝至定位。

裝回防水膠條

步驟11:線材再繼續沿著邊緣藏入,往毯的方向走線。

線材再繼續沿著邊緣藏入

步驟12:遇到轉折處時可以利用飾板縫隙,將後鏡頭線材藏入內飾縫隙內。

將線材藏入內飾縫隙內

步驟13:這時可將行車記錄器後拉線材放置在地毯後面,再利用邊緣的飾板進行藏線。

將線材放在地毯後面

步驟14:繼續將後鏡頭線材沿著邊緣飾板藏入,這邊的飾板都會有一些縫隙可以藏線材,若是縫隙不夠大的話可以利用翹棒把飾板撬開放入。

繼續將線材沿著邊緣飾板藏入

步驟15:將後拉線材沿著車輛邊緣飾板藏入至後座。

繼續將線材藏入飾板內至後座

步驟16:行車記錄器後鏡頭線材藏入後座與飾板之間的縫隙。

線材藏入後座底下飾板

步驟17:這邊的飾板會比較緊,需要用翹棒將飾板撬開再將後鏡頭線材藏入飾板內。

用翹棒將飾板撬開

步驟18:這邊需要先拆除防水膠條,防水膠條一樣可以從側面的地方會比較好拆除,拆除膠條後再將行車記錄器後拉線材藏入縫隙內。

移除防水膠條

步驟19:後鏡頭線材藏妥後就可以將防水膠條裝回。

防水膠條裝回

步驟20:這邊轉角處是後輪飾板內附近,此處的飾板內空間較大,建議可以將多餘的線材都藏到這裡面。

多於線材藏入飾板內

步驟21:由於會將後拉部分線材藏入天花板天棚內,所以需要先將頂棚卡扣移除才能將線材塞入。此頂棚卡扣是兩段式結構,需要先用一字螺絲起子將卡扣卡榫往下拉之後才能拔出來。此處一共會有3個卡扣。

拆除頂棚卡扣二段式結構

步驟22:卡扣卡榫拉出來後,再利用翹棒將卡扣拔出來。

用翹棒把卡扣拔出來

步驟23:移除後門防水膠條,再將行車記錄器後鏡頭線材藏入天花飾板內。

移除防水膠條

步驟24:由於會需要在這飾板蓋上面鑽孔,所以需要先使用翹棒撬開車門飾板蓋確認鑽孔位置。

使用翹棒撬開車門飾板蓋

步驟25:選定後鏡頭出線位置後,再利用電鑽將飾板蓋進行鑽孔,要注意鑽孔位置後方不要有車輛原本的線材,避免破壞到原線材。

利用電鑽將飾板蓋鑽孔

步驟26:線孔塞套入後鏡頭線材,線孔塞的內徑只有5mm,遠小於連接線頭9mm直徑,所以會比較難塞,線孔塞要找橡膠材質才具備延展性,這樣才有辦法塞入比較大的尺寸。

線孔塞套入後鏡頭線材

步驟27:將後鏡頭線材跟線孔塞安裝至方才鑽孔位置。

線孔塞安裝至原先鑽孔位置

步驟28:這時再將後鏡頭線材穿過後尾門上面的橡膠線管,可以參考下圖的手勢,右手往下送線,左手按壓橡膠線管將線材往旁邊推擠直到後鏡頭線材穿過車輛天花板。

將後鏡頭線材穿過橡膠線管

步驟29:後鏡頭延長線與方才穿過橡膠線管的後鏡頭線材連接,請確保線材連接時插至定位。

後鏡頭線材與延長線連接

步驟30:為了增加後鏡頭延長線與後鏡頭線材連接的穩固性,可以使用電火布纏繞後鏡頭連接處加強牢固。

使用電器膠帶纏繞連接處

步驟31:完成後再將線材塞回車輛頂篷內,並將後鏡頭這端的多於線材整理好塞到後尾門飾板內,最後再將飾板蓋安裝回去至飾板上。

將飾板蓋裝回確認後鏡頭拍攝角度

步驟32:最後再確認後鏡頭拍攝角度是否正確,這樣行車記錄器後鏡頭的部分就安裝完成囉。

後鏡頭安裝完成

再看完行車記錄器後鏡頭的安裝圖文說明之後是不是覺得後鏡頭安裝沒有想像中的難呢😎除了可以省下不少後鏡頭的安裝費用之外,自己嘗試動手安裝發揮DIY精神也是可以帶來滿滿的成就感呢🤘



如果還是覺得行車記錄器後鏡頭安裝太複雜或真的不敢DIY的人,建議您可以找當地可信賴的汽車百貨/汽車音響/保養廠詢問行車記錄器後鏡頭藏線安裝哦,每一家的費用可能都有些不同,建議先致電詢問和查詢商家的評價再去安裝哦!另外,我們的UltraDash R1 2K後鏡頭具備IP67防水防塵等級,追求畫質清楚的用戶就建議將行車記錄器後鏡頭安裝在車輛外面,不過安裝在外面的工序比較複雜,這就建議交給專業的廠商來安裝後鏡頭囉。
