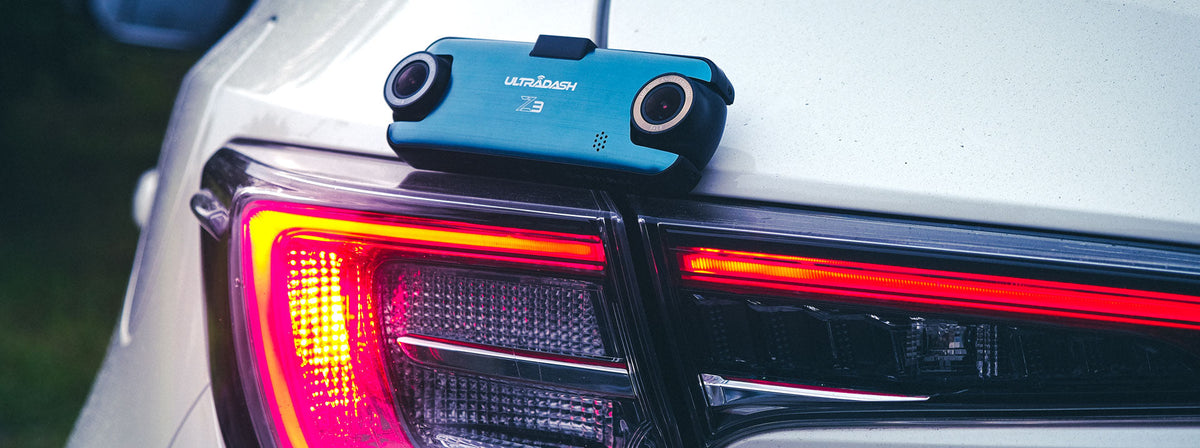

行車記錄器Z3放在車尾燈上

超完整進階版行車記錄器安裝解說【降壓線接保險絲盒】

行車記錄器【進階板】降壓線(電力線)接保險絲盒的安裝指南

進階安裝前言

行車記錄器電源一般都來自點煙孔(12 Volt孔位),不過大部分的車輛點煙孔都只有一個,但這通常都拿來作手機充電使用,那這樣行車記錄器供電要怎麼辦呢?使用USB車充充電器再加上USB線做供電嗎?小編通常不建議這樣使用喔!除了USB線本身是拿來做傳輸檔案用途之外,且市面上USB車充充電器品質參差不齊,車上本身的USB孔輸出的電流通常也只有低於1A的電流,無法確保供電穩定,供電不穩定就有可能導致機器有異常狀況喔!而且USB線長度也比較短,這樣就沒辦法把線藏起來把行車記錄器安裝美美的囉😭

除了省下原有孔位之外,如果想要使用停車監控功能的朋友,也需要選購降壓線(電力線)Hardwire Kit並連接到車上的永久電孔位(保險絲取電),機器的停車監控功能才能啟用哦!

大家不用怕,今天Cansonic 肯尼小編就來傳授你們另一種獨門絕技💪!行車記錄器搭配降壓線!快速八個步驟直接從車內保險絲盒取電,這樣點煙孔就可以空出來囉😉行車記錄器搭配降壓線安裝也是很簡單,就讓我們看下去吧!

建議: 此安裝含有一些比較複雜專業的過程,如果沒有工具或沒有把握,建議尋找您當地專業的可信賴的汽車百貨、汽車音響、汽車保養廠詢問安裝,可將這個說明頁面網址提供給安裝廠商詢問施工費用,我們沒有合作的特定安裝廠商,建議可先查詢廠商的評價再做詢問安裝。

以下車輛使用2020 Toyota Corolla Sport當作安裝範例,

Toyota Corolla Altis 12/ Toyota Corolla Cross/ Toyota RAV4 5代參考



安裝前準備工作

行車記錄器 / 支架 /  降壓線(電力線) / 保險絲拔取工具(五金行可以買到) / 板手 / 束帶 整線夾 / 三用電表(選用)

 降壓線安裝前準備工作

步驟一: 找尋保險絲盒位子

找到您汽車內的保險絲盒,通常在方向盤下方,詳細位置資訊請參考您汽車說明書。

汽車內保險絲盒位置

拆下保險絲盒的蓋子,這個蓋子卡榫不會很緊,輕輕扳下即可,拆下後可以放置在副駕駛座手套箱內,因為插上取電器後蓋子就無法蓋上。

移除汽車內的保險絲盒蓋子

步驟二: 挑選保險絲孔位

挑選欲拔除的保險絲,我們建議選用保險絲電流介於7.5A ~ 15A,該保險絲功能可以查看蓋子,上面會寫對應功能簡寫,詳細請參考您汽車說明書,這邊提供幾個位置供當參考。

ACC電源: WIPPER RR (後擋雨刷)

ACC電源: WASHER (噴水器)

永久電源: STOP (剎車燈)

挑選要拔除的保險絲 汽車內保險絲盒蓋子有標示各保險絲位置功能

或是您可以透過三用電表去找看看該孔是永久電源或ACC電源。

三用電表上的轉盤轉到12V位置

三用電表上的轉盤轉到12V,將紅色探棒(正級)插入欲量測的保險絲孔位內(需要先用拔取工具拔除保險絲),黑色探棒(負級)搭上周圍的鐵件即可。

若車輛未發動情況下可以量測到12V電源,則代表此孔是永久電源,若是車輛發動後才能偵測到電源則是ACC電源。

正極探棒插入保險絲孔內負極探棒搭上周邊鐵件

步驟三: 拔除選定的保險絲

使用拔取工具拔移除原本的永久電源或ACC電源保險絲。建議不要使用其他工具拔除,會很難拔,可能會破壞到保險絲的塑膠本體。

使用拔除工具將挑選的保險絲拔除

步驟四: 挑選取電器

挑選降壓線取電器,您可以觀察拔下的保險絲大小去選擇對應的取電器,我們附贈的四條取電器可以對應到市面上的車輛。

降壓線有四種取電器供不同車輛選擇

步驟五: 將原保險絲插入降壓線取電器的空槽位

將拔下的保險絲插入降壓線取電器上的保險絲空位,我們降壓線取電器上面有個2Amp保險絲,請不要移除它,這是用來保護機器的,所以一條線會有兩個保險絲。

把拔下來的保險絲插到取電器上面的空槽內

步驟六: 找鐵件接地

將黑線(負級)找位子接地,保險絲盒周圍都會有鐵件,鐵件上面會有螺絲,擇一處用板手把螺絲鬆開,將黑線(負級)接上後再用板手轉緊即可完成接地。

用板手把周圍鐵件上的螺絲鬆開並接上負極電線

步驟七: 將取電器插回保險絲空位

將取電器插回剛剛拔除的保險絲空位。

將取電器插回剛剛拔除保險絲的位置

步驟八: 收束好多餘的線材

多餘的線材(輸入端)及降壓線盒可以使用束帶固定在周圍的線上。

將線材(輸入端)藏置於地毯後方。

使用束帶整理線材並將線材整理到地毯後方

電源輸出端線材安裝藏線以及行車記錄器安裝可以參考這篇文章:簡單七個步驟教您輕鬆安裝行車記錄器,裡面有詳細圖文及影音說明喔!



這樣行車記錄器降壓線安裝就完成啦,雖然降壓線安裝的步驟比車充來的多,但可以因此將點煙孔空出讓手機充電,這樣也是很值得啦,而且又多學習一個技能也是很棒的呢,邁向行車記錄器安裝大師😎

如果嫌麻煩或真的不敢DIY的人,建議可以找您當地可信賴的汽車百貨/汽車音響/保養廠詢問藏線安裝哦,每一家的費用可能都有些不同,請先詢問和查詢商家的評價再去安裝哦!
